Snimanje podzemnih instalacija je geodetski postupak kojim se utvrđuje tačan položaj, dubina i trasa svih podzemnih cevi, kablova i vodova pre nego što se rov zatrpa. Ovo uključuje vodovodne cevi, kanalizaciju, atmosfersku kanalizaciju, gasovod, elektroenergetske kablove, telekomunikacione kablove, grejanje i druge instalacije.
Ovo snimanje je zakonska obaveza prema Zakonu o planiranju i izgradnji i predstavlja jedan od ključnih dokumenata za dobijanje upotrebne dozvole. Elaborat snimanja podzemnih instalacija katastar prihvata kao deo geodetskog elaborata za upotrebnu dozvolu.
Bez ovog snimka, rizikujete:
Odbijanje upotrebne dozvole.
Oštećenje instalacija prilikom kasnijih radova (npr. kopanje za dvorište, sadnju drveća, popravke).
Nepoznavanje tačne trase instalacija što otežava svaku buduću rekonstrukciju ili proširenje.
Potencijalne opasnosti po bezbednost (npr. udar u gasovod ili strujni kabl).
Zato mi vršimo snimanje pre zatrpavanja rova, koristeći totalnu stanicu za milimetarsku tačnost. Snimamo svaku instalaciju, svaki spoj i svaku dubinu, kako biste imali potpunu kontrolu nad onim što se nalazi ispod vašeg dvorišta.
Proces snimanja je brz, ali zahteva preciznost i pravovremeni izlazak na teren. Radimo u koordinaciji sa vašim izvođačima kako bismo snimili instalacije pre nego što se zatrpaju.
Razgovaramo sa vama ili vašim izvođačem o vrsti instalacija koje se polažu i dinamici radova. Pregledamo projekat instalacija (ako postoji) kako bismo znali šta da očekujemo na terenu.

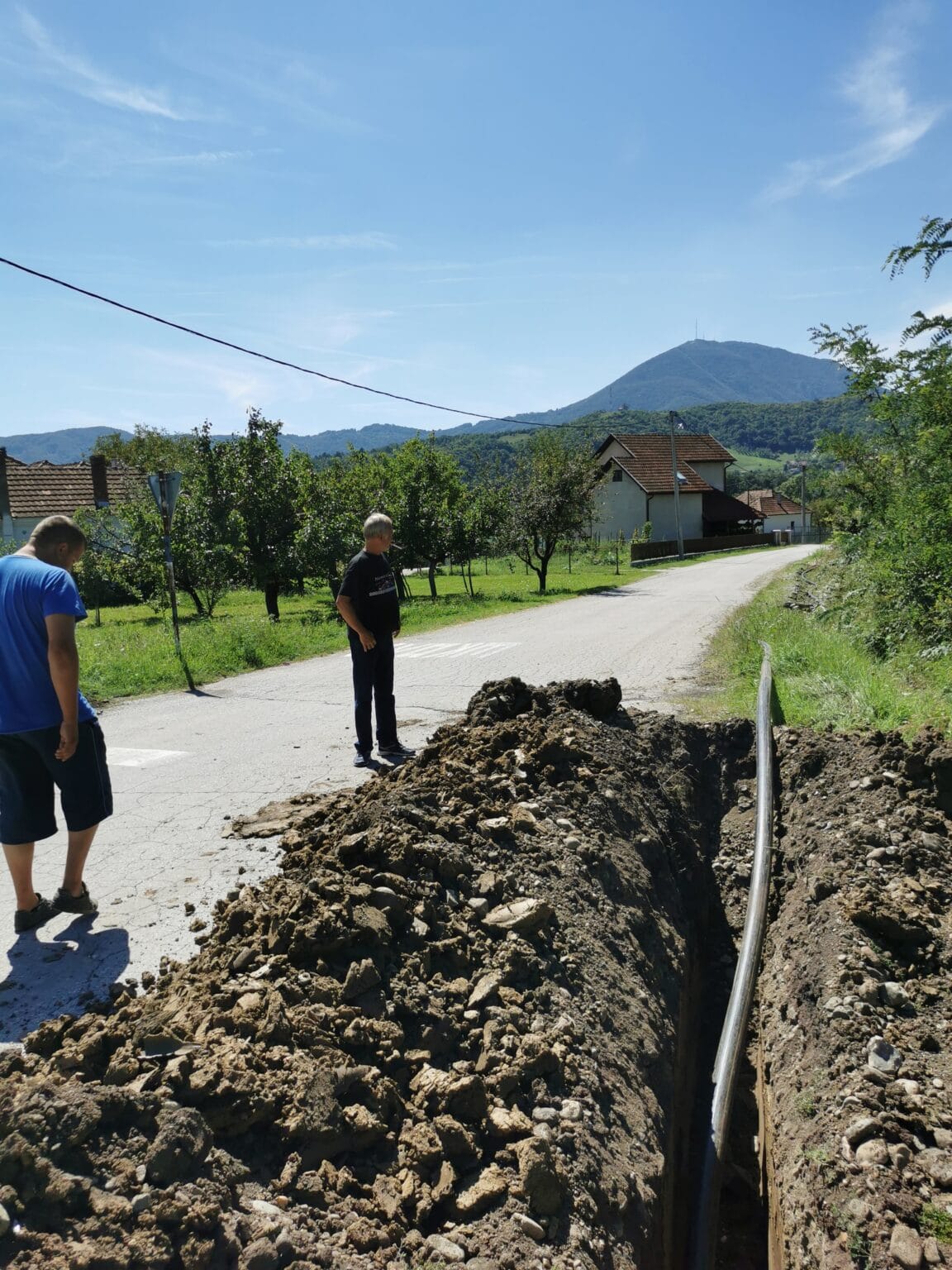

Izlazimo na gradilište u trenutku kada su sve cevi, kablovi i vodovi položeni, ali pre nego što se rov zatrpa. Ovo je ključni trenutak – instalacije moraju biti vidljive i pristupačne.
Koristeći totalnu stanicu, snimamo:Tačan položaj svake instalacije (X, Y koordinate).Dubinu polaganja (visinsku kotu).Trasu instalacija (pravac pružanja).Mesta spojeva, kolena, ventila i revizionih okana.Udaljenost od temelja objekta i međa parcele.Međusobne odnose različitih instalacija (npr. rastojanje između vodovoda i kanalizacije).
Prikupljene podatke unosimo u geodetski softver i kreiramo:Plan podzemnih instalacija sa prikazom trasa.Profile instalacija sa prikazom dubina.Tabelu sa koordinatama svih snimljenih tačaka.Izveštaj o snimanju.
Predajemo vam gotov elaborat u papirnoj i elektronskoj formi. Elaborat se prilaže uz zahtev za upotrebnu dozvolu, a jedan primerak zadržavate za vašu evidenciju i buduće radove.
jednostavno, brzo i precizno
Najvažniji korak je da nas pozovete pre nego što zatrpate rov. Čim su instalacije položene, pozovite nas. Mi dolazimo u roku od 24-48 sati.
Instalacije moraju biti čiste i pristupačne. Nije potrebno ništa posebno pripremati – važno je da su cevi i kablovi vidljivi i da nisu prekriveni zemljom.
Postavljamo instrument i snimamo svaku instalaciju tačku po tačku. Snimamo početak, kraj, svaki spoj, kolena, ventile i reviziona okna. Ceo postupak traje od 30 minuta do nekoliko sati, u zavisnosti od dužine i složenosti instalacija.
Snimljene podatke obrađujemo i kreiramo precizan plan podzemnih instalacija. Izrađujemo i profile koji prikazuju dubinu polaganja.
Pripremamo kompletan elaborat sa svim potrebnim planovima, profilima i tabelama. Predajemo vam dokumentaciju za upotrebnu dozvolu i za vašu arhivu.
Snimamo sve vrste podzemnih instalacija koje se polažu prilikom izgradnje ili rekonstrukcije objekata.
Snimamo cevi za vodosnabdevanje, uključujući glavne dovodne cevi, priključke, ventile, hidrante i merne mesta. Precizan snimak vodovoda je neophodan za dobijanje upotrebne dozvole.
Snimamo fekalnu i atmosfersku kanalizaciju, uključujući cevi, reviziona okna, slivnike, separatorne naftnih materija i upojne bunare. Posebnu pažnju posvećujemo padovima cevi i dubinama.
Snimamo gasne priključke i unutrašnje gasne instalacije. Zbog bezbednosti, ovo snimanje je posebno važno i zahteva maksimalnu preciznost.
Snimamo podzemne kablove za napajanje objekta strujom, uključujući priključni ormarić, kablove do objekta i razvodne kutije. Snimamo i javnu rasvetu ako je u okviru parcele.
Pitanja i odgovori
Da, snimanje podzemnih instalacija je zakonska obaveza prema Zakonu o planiranju i izgradnji. Elaborat snimanja podzemnih instalacija je obavezan prilog uz zahtev za upotrebnu dozvolu i bez njega ne možete dobiti dozvolu.
Snimanje se mora izvršiti pre zatrpavanja rova. Instalacije moraju biti vidljive i pristupačne. Nakon zatrpavanja, snimanje više nije moguće jer se instalacije ne vide, a katastar ne prihvata naknadno "pogađanje" trasa.
Ako propustite ovaj trenutak, kasnije snimanje je moguće samo uz otkopavanje instalacija, što je skupo, dugotrajno i rizično. Takođe, nećete moći da dobijete upotrebnu dozvolu. U tom slučaju, jedina opcija je da otkopate instalacije, pozovete nas da ih snimimo, pa ih ponovo zatrpate.
Snimamo instalacije unutar vaše parcele, kao i priključne delove do javne infrastrukture (do priključnog mesta na ulici). U dogovoru sa nadležnim javnim preduzećem, možemo snimiti i deo javne mreže ako je to potrebno.
To nije problem. Snimamo sve instalacije u rovu, nezavisno od toga da li su u pitanju vodovod, kanalizacija, struja ili gas. Na planu jasno prikazujemo svaku instalaciju različitom bojom i oznakom.
Poželjno je da imate projekat instalacija (ako postoji) kako bismo znali šta je planirano. Međutim, mi snimamo stvarno stanje na terenu, tako da i bez projekta možemo da izvršimo snimanje.
Dobijate kompletni geodetski elaborat podzemnih instalacija koji sadrži:
Plan podzemnih instalacija u razmeri 1:500 ili 1:200.
Profile instalacija sa dubinama.
Tabelu sa koordinatama svih snimljenih tačaka.
Digitalnu verziju elaborata (DXF, PDF).
